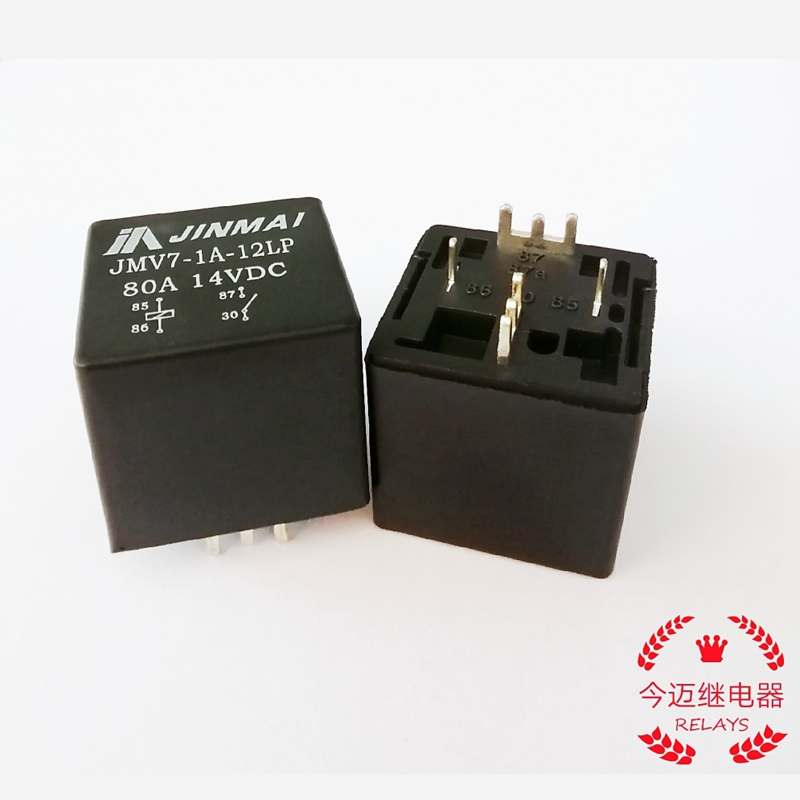

繼電器的內部結構
時間：2021-06-30 訪問量：317
磁保持繼電器的內部結構分為上下兩層，上層是電磁系統，下層是接觸系統。電磁系統采用扁平直動磁保持磁路系統，包括安裝板。磁鐵、磁鐵、線圈、鐵芯和電樞布置在安裝板的中心。安裝線圈布置在磁體的兩側。線圈上方設有異形鐵芯，鐵芯之間設有銜鐵，相互配合形成環形結構。安裝板的兩端位于鐵芯的U形底部旁邊，還安裝了純鐵板，以防止外部磁場的干擾。
磁保持繼電器的動作原理
通常，磁保持繼電器觸點的打開和關閉狀態由永磁體產生的磁力保持。當繼電器的觸點需要斷開或閉合時，只需正負DC脈沖電壓激勵線圈，繼電器瞬間完成開關狀態。通常，當觸頭處于保持狀態時，線圈不需要持續通電，繼電器的狀態可以通過永磁體的磁力來保持。
磁保持繼電器的動作過程
當繼電器的觸點需要設置時，只需用正DC脈沖電壓激勵線圈，線圈激勵產生的磁極與永磁體的磁極相互作用，使同極性相互排斥，不同極性相互吸引，從而繼電器瞬間完成從復位到設置的狀態轉換。磁保持繼電器從置位狀態變?yōu)閺臀粻顟B(tài)的過程是一樣的。
從環保角度來說，磁保持繼電器的缺點是與電磁繼電器相比，缺點是消耗材料多。從長遠來看，其環保性能優于普通電磁繼電器。普通繼電器和磁保持繼電器的抗震性能差別不大。
