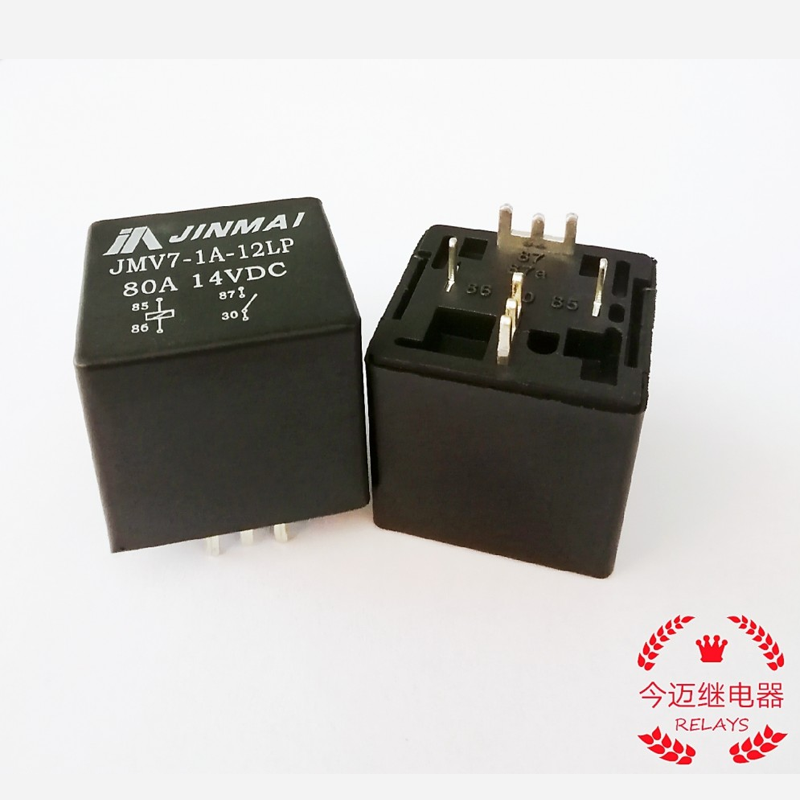

12V繼電器工作原理以及介紹
時間：2021-04-01 訪問量：623
12V繼電器屬于繼電器產品旗下的一個分類，具體對于使用操作的環境也有一定的要求。對于有這方面購置考慮的朋友而言可以參考學習專業板塊的基礎知識確定值得信賴的12V繼電器，并且后期操作處理過程中也可以深入學習分析。那么今邁繼電器本次普及的知識就是關于12V繼電器的工作原理以及功率計算方面具有參考價值的內容，有興趣的朋友可以結合實際情況學習。
一、12V繼電器線圈功率有多大？
12V繼電器線圈電流大約在30到70mA之間，典型值是45mA。因此線圈功率典型值是：
12V×45mA=0.54W。最大值大約是：12v×70mA=0.84W
二、12V繼電器工作原理
電磁式繼電器一般由鐵芯、線圈、銜鐵、觸點簧片等組成的。只要在線圈兩端加上一定的電壓，線圈中就會流過一定的電流，從而產生電磁效應，銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，從而帶動銜鐵的動觸點與靜觸點（常開觸點）吸合。當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力返回原來的位置，使動觸點與原來的靜觸點（常閉觸點）釋放。這樣吸合、釋放，從而達到了在電路中的導通、切斷的目的。對于繼電器的“常開、常閉”觸點，可以這樣來區分：繼電器線圈未通電時處于斷開狀態的靜觸點，稱為“常開觸點”；處于接通狀態的靜觸點稱為“常閉觸點”。
三、繼電器額定工作電壓的選擇
繼電器額定工作電壓是繼電器最主要的一項技術參數。在使用繼電器時，應該首先考慮所在電路（即繼電器線圈所在的電路）的工作電壓，繼電器的額定工作電壓應等于所在電路的工作電壓。一般所在電路的工作電壓是繼電器額定工作電壓的0.86。注意所在電路的工件電壓千萬不能超過繼電器額定工作電壓，否則繼電器線圈容易燒毀。另外，有些集成電路，例如NE555電路是可以直接驅動繼電器工作的，而有些集成電路，例如COMS電路輸出電流小，需要加一級晶體管放大電路方可驅動繼電器，這就應考慮晶體管輸出電流應大于繼電器的額定工作電流。
