認識電磁繼電器
時間：2021-03-19 訪問量：418
一、電磁繼電器
電磁繼電器是電磁鐵的一種應用。它是利用低電壓、弱電流電路，來間接控制高電壓、強電流電路的一種裝置。它由低壓控制電路和高壓工作電路兩部分組成。它的實質是利用電磁鐵來控制工作電路通斷的開關。
二、電磁繼電器的構造及其各部分的作用
1、電磁鐵：
通電時產生磁性，吸引銜鐵。
2、銜鐵：
和動觸點連在一起，帶動動觸點運動，接通或切斷電路。
3、彈簧：
電磁鐵磁性消失時，帶動銜鐵彈離電磁鐵。
4、觸點：
相當于工作電路的開關。
三、電磁繼電器的工作原理
控制電路接通時，電磁鐵產生磁性，吸下銜鐵，動靜觸點接觸，接通工作電路；控制電路斷開時，電磁鐵失去磁性，釋放銜鐵，動靜觸點分離，工作電路斷開。電磁鐵對銜鐵的吸放，控制著工作電路的通斷，從而實現間接控制工作電路的目的。
四、電磁繼電器的作用
1、安全：
利用電磁繼電器可以實現用低電壓、弱電流電路的通斷，來間接控制高電壓、強電流電路的通斷，避免人體接觸高電壓電路發生危險。
2、可以實現遙控或自動控制
利用電磁繼電器可以實現遠距離操作工作電路，利用電流的變化實現自動控制。
五、常見的幾種報警器
1、溫度自動報警器
當溫度達到設定溫度時，溫度計內的水銀與金屬絲接觸，控制電路接通，電磁鐵獲得磁性，將銜鐵吸引過來，使工作電路接通，電鈴響起，發出警報。
2、自動水位顯示器
當水位上升到A處時，導體A與水面接觸，控制電路接通，電磁鐵獲得磁性，將銜鐵吸下來，動觸點與下方的靜觸點相連，紅燈亮，發出警報。
3、鍋爐壓力自動報警器
當鍋爐內壓力達到設定值時，金屬活塞H運行到最右端，控制電路接通，電磁鐵獲得磁性，將銜鐵吸下來，動觸點與下方的靜觸點相連，L2燈亮，發出警報。
4、防汛報警器
水位上升時，浮子A在漏斗形的B內上浮，頂起金屬板，當水面達到警戒水位時，觸點開關K閉合，控制電路接通，電磁鐵獲得磁性，吸下銜鐵，使工作電路接通，燈亮，發出警報。
5、防盜報警器
當有人踩踏板時，踏板處觸點接通，電磁鐵獲得磁性，把銜鐵吸下來，電鈴工作而報警；當無人踩踏板時，踏板觸點斷開，電磁鐵沒有磁性，銜鐵在彈簧的作用下使綠燈與工作電源接通而發光，表示安全。

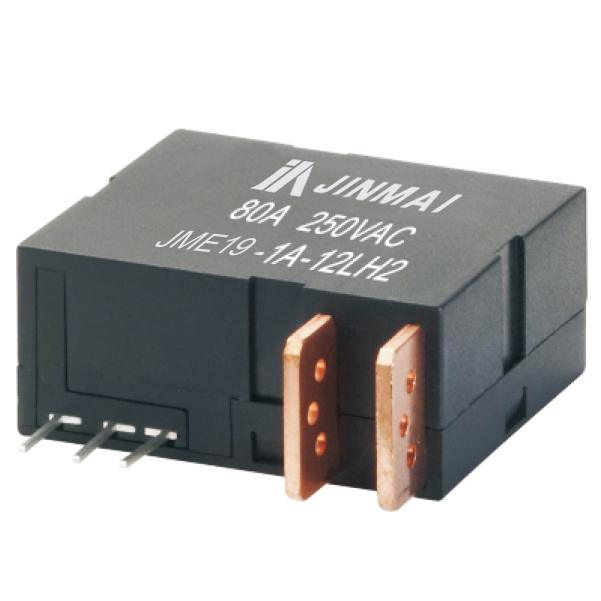

東莞市今邁電器有限公司是一家集繼電器研發、制造、銷售為一體的高新技術企業。種類全面，認證齊全，價格實惠，在同行業具有較高的競爭優勢。公司產品主要有通訊繼電器，通用功率繼電器，汽車繼電器、磁保持繼電器和新能源繼電器。今邁電器在電磁繼電器領域擁有人才、資源、規模、經驗的巨大優勢和影響力，成為具有高度競爭力和領先性優勢的全新創業組織。本公司以質量求生存，以服務求發展，始終以重合同、守信用為宗旨，產品質優價廉，歡迎廣大新老客戶來廠選購！
